    抗干扰净化稳压器

    应用领域： 该产品广泛用于电力、油田、钢铁、医疗、冶金、矿业、石化、造船、汽车、新能源等行业的精密设备的高频脉冲的干扰抑制和稳压。


    • 功能特征
    • 技术指标
    • 规格尺寸

    CSBW/CDBW系列抗干扰型稳压器是在SBW/DBW全自动补偿式稳压器的基础上，根据国内国外实际用电质量而设计生产的集高频脉冲抑制、稳压和多功能保护为一体的节能型交流稳压器。主要针对客户现场电网杂波对设备的正常运行造成影响或非线性负载设备的对电网造成干扰的场合。对电网起到了一定净化作用保持输出电压的稳定，使用户用电设备正常运行并提高使用寿命。

    一、功能特点
      该系列产品具有容量大、效率高、无波形畸变、电压线性无级调节、安装方便、维护简单等优点。保护功能齐全（设有过压、欠压、过流过载、短路、缺逆相、机械故障等保护）。适用负载广，可长时间连续运行。

    二、稳压器的作用
       随着经济的发展，特别是机械加工行业迅猛发展，各种非线性设备的运用对
    电能质量造成极大的影响，从而给数控智能设备的正常运行造成了极大的危害，主要体现在以下几个方面：
    1、电压波动：影响伺服电机的平稳运行、数控系统数据丢失、继电器误动作。
    2、浪涌冲击：引起电源系统、伺服控制系统损坏；电气设备绝缘老化或击穿。
    3、系统供电过电压：引起误报警、加速电源系统老化甚至烧坏。
    4、系统供电欠电压：引起误报警、数据丢失、控制系统死机、电机不能正常启动运行。
     本系列稳压器针对此类问题提供了有效的解决方案，保障了数控设备等精密设备的正常、可靠、连续运行，减少设备故障，提高了生产效率和产品精度。

    三、工作原理

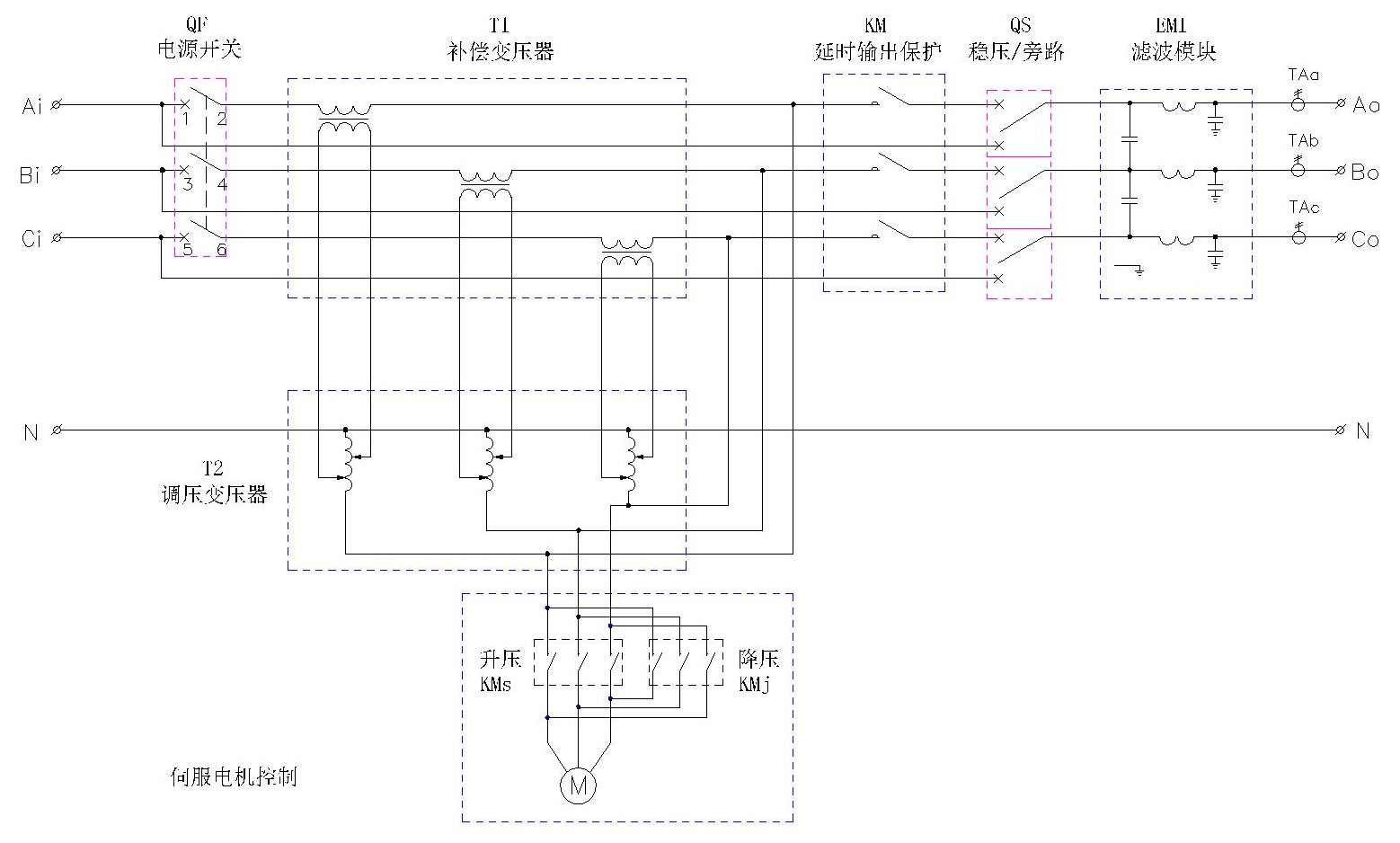

      通过采样模块实测检测电压信号，经过A/D转换高速精密运算，触发高速比较器将信号传输至CPU单片机控制系统根据预设的参数驱动相关元件工作，触发伺服调压电路工作而改变补偿电路电压的正反向补偿，达到输出电压稳定的目的。主电路原理示意如下：

















         稳压器由补偿电路、电压电流检测及显示电路、控制回中电路、伺服电机控制电路、开关操作电路、保护电路、电源滤波模块组成。









    型 号
    规 格    		 额定容量
    kVA    		 输出
    电流
    (A)    		 输入电压 输出电压 相
    数    		 耐
    压    		 效
    率    		 滤波
    性能    		 波形畸变 工作频率 稳压
    精度
    CSBW-10 10 16 304V～456V 380V±5%可设定 三


    相
         		 2000V、10mA、1分钟无击穿、无飞弧 ≥97% 频率0.15M～10G插入损耗，差模70～100dB，共模100dB ≤0.1% 50Hz～60Hz ±(1～5)%可设定
    CSBW-20 20 31
    CSBW-30 30 46
    CSBW-50 50 76
    CSBW-100 100 152
    CSBW-180 180 274
    CSBW-225 225 342 ≥98%
    CSBW-320 320 487
    CSBW-400 400 608
    CSBW-500 500 761
    CSBW-600 600 913
    CSBW-800 800 1217
    CSBW-1000 1000 1521
    CSBW-1200 1200 1825
    CSBW-1600 1600 2434
    CSBW-2000 2000 3100
    CDBW-3 3 14 176V～264V 220V±5%可设定 单


    相    		 1500V、5mA、1分钟无击穿、无飞弧 ≥97%
    CDBW-5 5 23
    CDBW-10 10 46
    CDBW-20 20 91
    CDBW-30 30 137
    CDBW-50 50 228
    CDBW-100 100 455

    规格型号 容量
    kVA    		 稳压范围 额定电流
    A    		 参考尺寸mm
    宽×深×高
    CSBW-10kVA 10 380
    ±20%    		 15 600×750×1220
    CSBW-20kVA 20 30 600×750×1220
    CSBW-30kVA 30 45 600×750×1220
    CSBW-50kVA 50 76 600×750×1220
    CSBW-80kVA 80 121 600×850×1520
    CSBW-100kVA 100 152 600×850×1520
    CSBW-150kVA 150 228 950×750×1800
    CSBW-180kVA 180 273 950×750×1800
    CSBW-225kVA 225 342 950×750×1800
    CSBW-320kVA 320 486 1200×900×2000
    CSBW-400kVA 400 608 1200×900×2000
    CSBW-500kVA 500 760 1050×850×2200双柜
    CSBW-600kVA 600 912 1050×850×2200双柜
    CSBW-800kVA 800 1216 主柜1200×850×220
    副柜1050×850×2200
    CSBW-1000kVA 1000 1520 主柜1200×1000×220
    副柜1050×1000×2200
    CSBW-1200kVA 1200 1824 主柜1200×850×220
    副柜1050×850×2200（双柜）
    CSBW-1400kVA 1400 2128 主柜1200×1000×220
    副柜1050×1000×2200（双柜）
    CSBW-1600kVA 1600 2432 主柜1500×1000×220
    副柜1050×1000×2200（双柜）
    CSBW-2000kVA 2000 3040 主柜1500×1000×220
    副柜1050×1000×2200（双柜）
