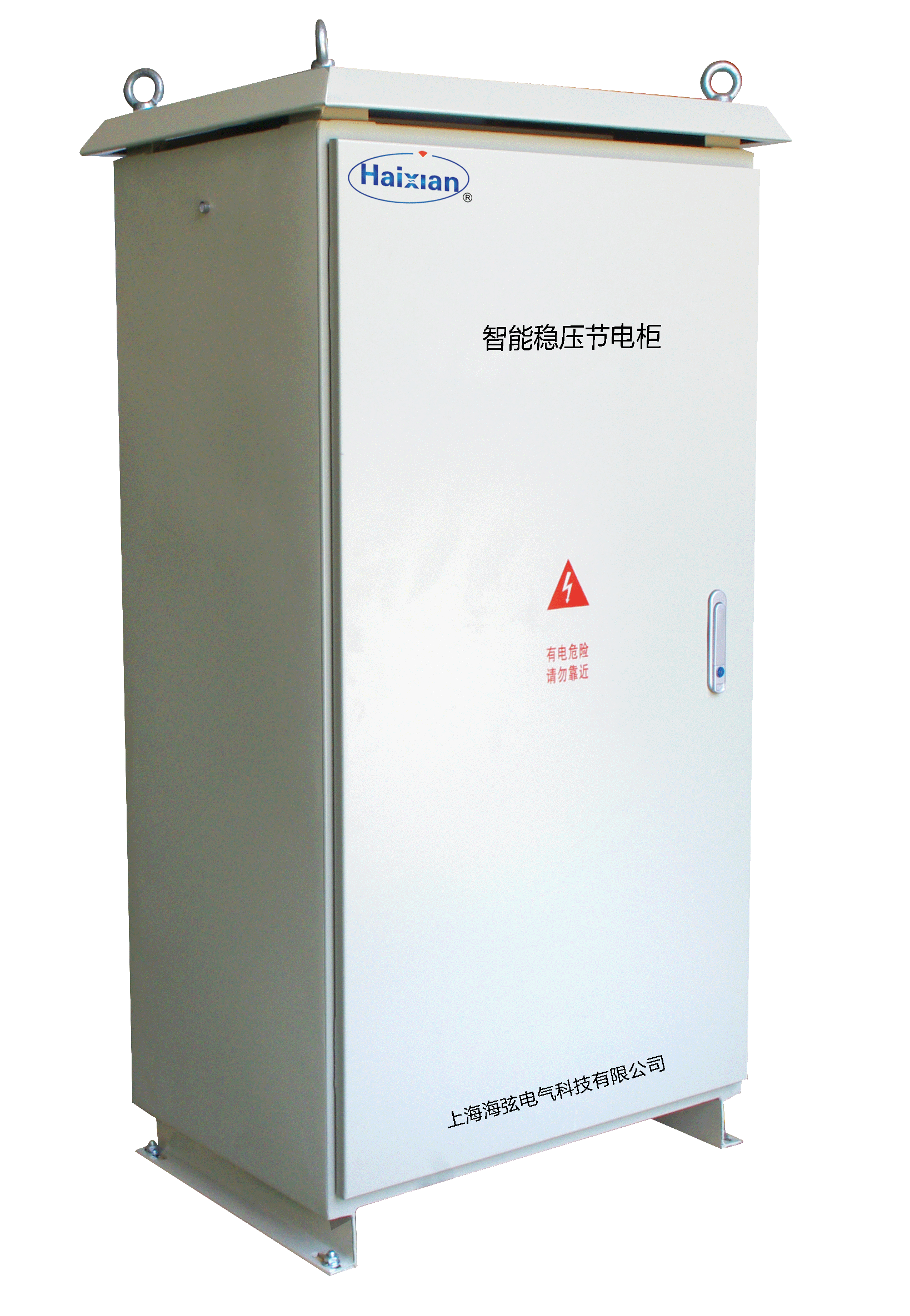

ZWJ照明节电器

       ZWJ系列照明稳压节电器由补偿变压器、调压变压器、调压控制模块、节电采样电路、主控制电路、调压控制电路、时控电路、保护电路等组成。根据需要和电网电压的实际情况，选择时间控制或光控开关控制，实行三相统一调压或分相调压。

      控制系统通过采样模块实测检测电压信号，经过A/D转换高速精密运算，触发高速比较器将信号传输至CPU单片机控制系统根据预设的参数驱动相关元件工作，触发伺服调压电路或电子开关调压电路工作而改变补偿电路电压的正反向补偿，达到输出电压稳定和节电的目的。


1、可靠旁路：节电设备发生故障（如过载、短路、缺相等）时，自动旁路到非节电状态恢复市电运行。需要维护时，可通过旁路开关隔断节电设备。

2、投切灵活：能在节电状态与非节电状态之间进行投切，在线投入/退出不影响原供电系统运行，确保安全可靠。

3、多种灵活的控制方式

节电设备具有手动控制、自动控制、远程控制。手动/自动控制功能，可在线投切，并不影响系统的正常运行，系统可根据分时段调档的控制方式，以满足不同类型的照明控制和节电控制要求。

4、显示功能(可选)：节电设备操作界面和显示屏采用菜单选择方式，能显示输入、输出三相/单相的电压、电流、功率因数、有功功率、无功功率。具有节电设备运行时间设置、记录功能，以及故障记录、储存功能

5、智能运行（可选）：实时监控三相的电流、电压、功率及线电压，总功率(KW)、总电度(KWh)，设置后可自动运行无需用户干预。

6、全压再启动：在灯具工作期间，如果发生因供电线路故障造成的停电，可重新全压启动并进入节电工作状态，避免在节电状况下灯具启动困难甚至不能启动的问题。

7、数据通讯功能（可选）：备有RS-232/RS-485通讯接口，可供计算机进行数据采集，可由远程监控系统进行运行监控。

8、延长灯具的使用寿命：输出电压始终控制在设定的电压范围内，灯具的使用寿命延长一倍以上，在节电的同时，减少灯具的损耗与维修所需的人力物力。

9、高效率：输入输出转化率达97%以上，损耗小，本身耗电低。

10、波形畸变为零：不会对电网产生任何干扰，符合电网的使用要求。此外，节电设备可以抑制输入输出回路中的高次谐波，减少其产生的损耗。

11、保护功能完善：具有过载、过流、短路、过温、缺相、欠压、等保护功能。

12、独特的外观设计：有效保护节电设备外观安全。造型完美大方，符合工程审美要求，通风性能好。

13、寿命长：采用高品质材料和防潮防尘技术，可靠性高，无需特别维护，设计寿命15年。

ZWJ系列照明节电装置是本公司综合目前照明的供电方式和灯具的工作特点，以稳压技术为基础开发的节电设备。本产品能大大提高电能的使用效率，降低电能损耗，节电率平均可达15-25%以上，同时延长灯具的使用寿命。

照明节电设备根据用户电网电压的波动情况、照明负载的性质，对灯具实行智能稳压供电，随时给灯具提供一个既稳定、又能节电，还不会影响照明效果的供电电压，最大限度地降低照明灯具的电耗。（见图）



                 以路灯控制为例的节电效果图

规格型号	容量 kVA	节电电压	额定电流 A	参考尺寸mm 宽×深×高
ZWJ-10kVA	10	单相190、200、210V (或三相330、346、364V)	15	600×750×1220
ZWJ -20kVA	20		30	600×750×1220
ZWJ -30kVA	30		45	600×750×1220
ZWJ -50kVA	50		76	600×750×1220
ZWJ -80kVA	80		121	600×850×1520
ZWJ -100kVA	100		152	600×850×1520
ZWJ -150kVA	150		228	950×750×1800
SBW-180kVA	180		273	950×750×1800
ZWJ -225kVA	225		342	950×750×1800
ZWJ -320kVA	320		486	1200×900×2000
ZWJ -400kVA	400		608	1200×900×2000
ZWJ -500kVA	500		760	1050×850×2200双柜
ZWJ -600kVA	600		912	1050×850×2200双柜
ZWJ -800kVA	800		1216	主柜1200×850×220 副柜1050×850×2200
ZWJ -1000kVA	1000		1520	主柜1200×1000×220 副柜1050×1000×2200
ZWJ -1200kVA	1200		1824	主柜1200×850×220 副柜1050×850×2200（双柜）
ZWJ -1400kVA	1400		2128	主柜1200×1000×220 副柜1050×1000×2200（双柜）
ZWJ -1600kVA	1600		2432	主柜1500×1000×220 副柜1050×1000×2200（双柜）
ZWJ -2000kVA	2000		3040	主柜1500×1000×220 副柜1050×1000×2200（双柜）
