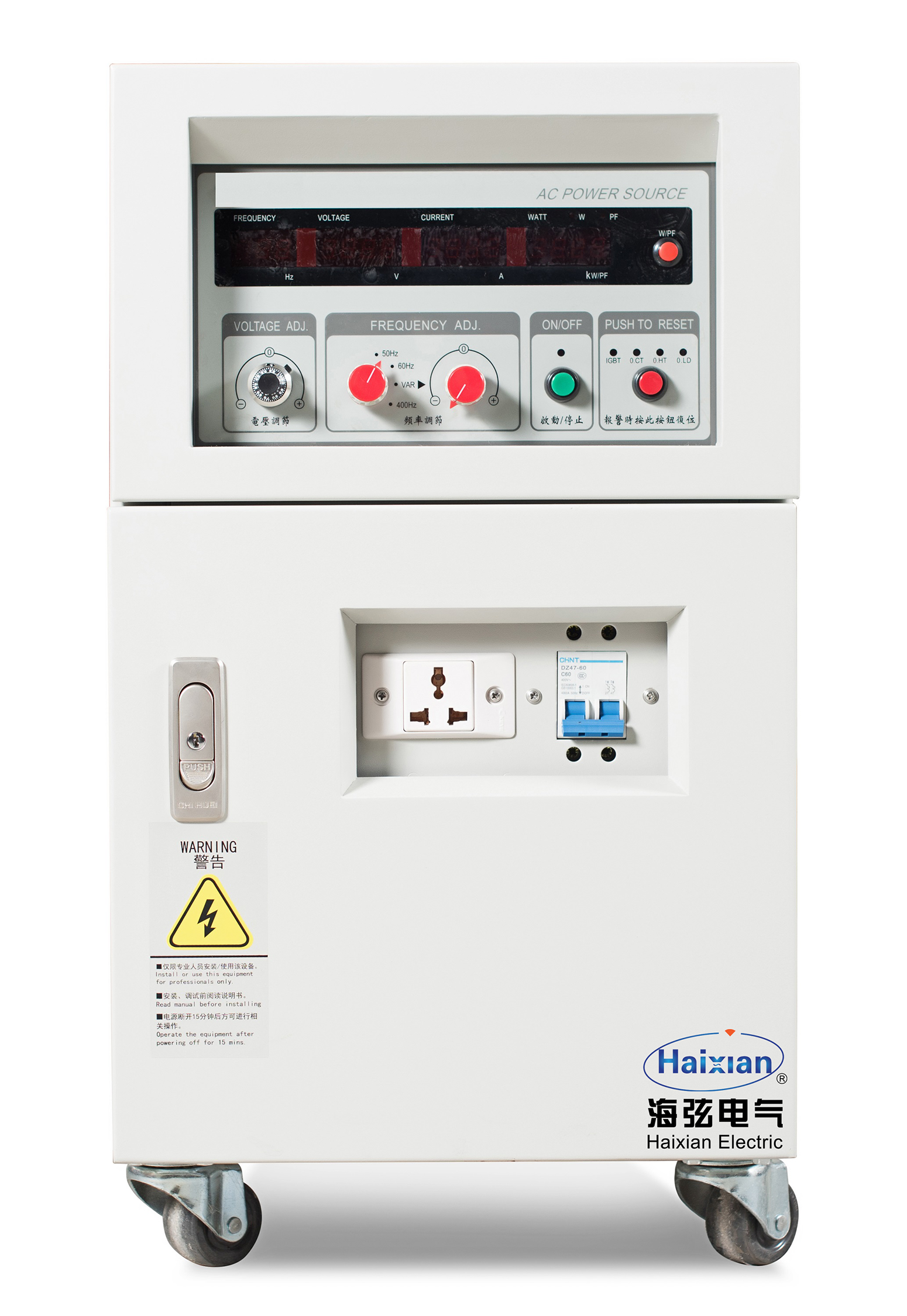

    VFP系列变频电源

    应用领域： 出口电器、电子、电机制造行业的测试；变压器、交换式电源供应器的测试；压缩机、马达相关产品制造行业的测试；实验室及产品标准检验单位作纯净无干扰的标准交流电源；电磁兼容（EMC）测试；电压和频率的模拟测试；输出400Hz专用电源。


    • 功能特征
    • 技术指标
    • 规格尺寸

        VFP 系列智能变频电源是上海海弦研发生产的新一代变频电源，适用于不同频率设备的供电及调试电源等，如：空调设备、咖啡机、洗衣机、榨汁机、微波炉、冰箱等家电产品的测试电源；及进口设备60Hz的供电电源；出口设备的检测电源；航天、船舶、及军事研究院所的测试电源。满足了进口设备在国内使用的特殊需求，可以模拟世界各国的电源环境，为国内设备出口测试提供电源。

    一、功能特点：具有频率稳定度高、稳压精度高、响应速度快、抗冲击性好、三相电压自动平衡等优点。


    二、工作原理：VFP 系列变频电源采用 AC-DC-AC 的工作原理设计，第一级 AC-DC 采用三相全桥整流，把输入的交流电压转换为直流电压；第二级 DC-AC 采用大功率绝缘栅双极性晶体管（IGBT）作为其逆变元件，控制采用先进的空间矢量脉宽调制（SVPWM）技术，把直流母线电压逆变回交流电压，并且频率和电压可以任意调节。

       可选的输入 APF 功率因数校政功能，采用 12 脉波或 18 脉波整流以及特设的滤波器能够提高功率因数，降低输入的谐波电流。

    原理框图

















    输入 电压范围 三相380V±20%（单相220±20%）或其他电压
    频率 47Hz-63Hz或其他频率
    输出 调制方式 IGBT/SPWM正弦波脉宽调制方式
    输出电压 三相0-520V可调，单相0-300V可调（电压可定制）
    电压精度 ±1%（更高精度可定制）
    反应时间 2ms（针对输入电压）
    电压波形失真THD ＜2%（线性负载）
    输出频率 40-70Hz可调，50/60/400Hz三种频率可任选一种固定。
    频率精度 ＜0.1%
    相位偏移 负载三相平衡或空载时≤±1⁰，100%三相不平衡时≤±4⁰
    三相不平衡度 三相电压自动平衡
    显示 电参数显示 线电压（L-L）、相电压（L-N）、电流、频率、功率
    电参数显示解析度 电压：0.1V，电流0.1A，功率0.1KW
    显示方式 LCD
    保护 故障诊断及指示 过载短路、IGBT故障、熔丝故障、过温故障
    保护 过流、过压、过载、过温、短路自动跳闸及告警
    过载能力 120% 1小时；150% 1分钟；200% 20秒
    绝缘电阻 DC500V，≥20MΩ
    耐压 1500VAC/10mA无泄漏
    使用环境 环境温度-10—45℃，相对湿度0－90%

    三相输出系列
    规格型号 额定容量
    （KVA）    		 额定输出电流（A） 机箱参考尺寸
    宽×深×高（mm）
    高压档 低压档
    VFP13003
    VFP33003    		 3 4.2 8.4 350×650×670
    （带轮子）
    VFP13006
    VFP33006    		 6 8.4 16.8
    VFP13010
    VFP33010    		 10 15 30
    VFP13015
    VFP33015    		 15 23 46 460×700×1170
    （带轮子）
    VFP13020
    VFP33020    		 20 30 60
    VFP33030 30 45 90
    VFP33045 45 68 136 780×650×1450

    VFP33060 60 91 182
    VFP33075 75 114 228 950×700×1600

    VFP33090 90 137 274
    VFP33120 120 183 366
    VFP33150 150 228 456 1200×750×1800

    VFP33200 200 304 608
    VFP33250 250 380 760 1400×800×2000

    VFP33300 300 456 912
    VFP33350 350 532 1064 1500×1050×2000

    VFP33400 400 608 1216
    VFP33500 500 760 1520 1500×1050×2000
    （双柜）

    VFP33600 600 912 1824
    VFP33800 800 1216 2432
    VFP331000 1000 1520 3040 1500×1050×2000
    （三柜）

    VFP331200 1200 1823 3646
    注：
         1、可订制1200KVA—2000KVA的产品。
         2、90KVA及以下的产品设有高低压档切换开关，90KVA以上的产品高压档 和低压档    在订货时任选一档。
         3、额定电流是在线电压380V时的计算电流，实际使用时要根据所选设备的最高电压来计算。

    单相输出系列
    规格型号 额定容量
    （KVA）    		 额定输出电流（A） 机箱参考尺寸
    宽×深×高（mm）
    高压档 低压档
    VFP11-500W 0.5 2.1 4.2 425×436×173
    （机架式，4U）
    VFP11001 1 4.2 8.6
    VFP11002 2 8.5 17 350×650×670
    （带轮子）
    VFP11003 3 13 26
    VFP11005 5 21 42
    VFP11010
    VFP31010    		 10 42 84
    VFP11015
    VFP31015    		 15 63 126 400×700×1170

    VFP11020
    VFP31020    		 20 84 168
    VFP11030
    VFP31030    		 30 126 252
    VFP11045
    VFP31045    		 45 189 378 780×650×1450

    VFP31060 60 252 504
    VFP31075 75 315 630 950×700×1600

    VFP31090 90 378 756
    VFP31120 120 504 1008 1200×750×1800

    VFP31150 150 630 1260
    VFP31200 200 840 1680 1400×800×2000

    VFP31300 300 1350 2700

    注：
         1、90KVA及以下的产品设有高低压档切换开关，90KVA以上的产品高压档 和低压档    在订货时任选一档。
         2、额定电流是在线电压220V时的计算电流，实际使用时要根据所选设备的最高电压来计算。
