应用领域: 该系列变压器广泛应用于UPS旁路电路中;如果大功率负载,若挂在某一单相输入电上,会对现场的输入电配平衡造成麻烦,而采用三相输入、单相输出,自动平均分配输入电流,从而有效解决配平问题。
三变单变压器输入侧是三相电,输出侧是单相电。一般应用于UPS旁路、大功率单相负载和单相设备数量多的场合。如果大功率负载,若挂在某一单相输入电上,会对现场的输入电配平衡造成麻烦,而采用三相输入、单相输出,自动平均分配输入电流,从而有效解决配

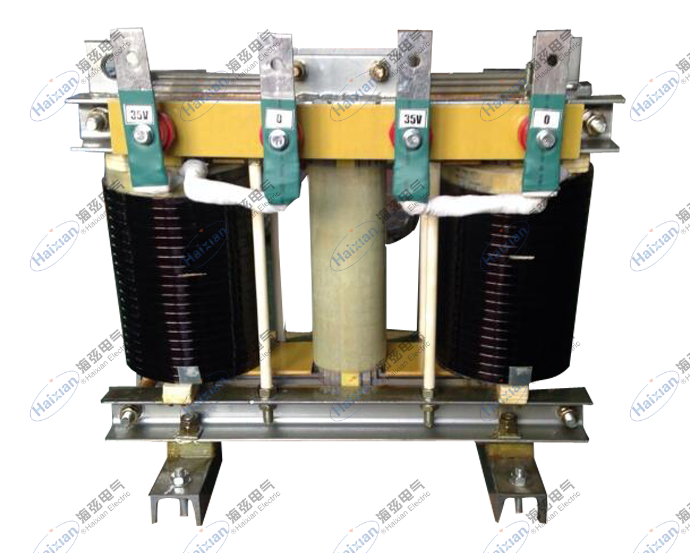

三变单变压器有多种设计方法,斯考特联接的三变单变压器居多,它通常是两个单相变压器组成,将一台变压器高压绕组的末端联接在另一台高压绕组的中间,组成一个“T”形结的三相高压绕组。每个低压绕组均是简单的单相绕组。它们的电压和电流与普通的单相变压器相同。
序号 | 项目名称 | 技术指标 |
1 | 容量 | 3KVA~300KVA |
2 | 电压等级 | 低压(1140V以下) |
3 | 输入电压 | 三相660V、400V、380V或其它,允许额定电压±10%波动,超过范围订货时需另外说明,可定制 |
4 | 输出电压 | 单相220V、110V或其它,可定制 |
5 | 绝缘强度 | AC2500V/min <20mA 无击穿飞弧 |
6 | 绝缘电阻 | DC1000V ≥100MΩ |
7 | 频率 | 50/60Hz |
8 | 绝缘等级 | F或H级 |
9 | 防护等级 | IP00(加防护外壳可选IP20、 IP23 、IP33等) |
10 | 环境温度 | -15~+55℃ |
11 | 相对湿度 | <95% |
12 | 海拔 | ≤1000M,超过时降容使用 |
13 | 使用环境 | 无严重影响变压器绝缘的气体、蒸汽、化学沉积污垢、爆炸和腐蚀性介质,无严重震动或颠波 |
