    控制变压器

    应用领域： DG系列控制变压器主要应用于机床控制变压器、照明设备的电源等需要安全隔离和变压的电路。


    • 功能特征
    • 技术指标
    • 规格尺寸

    序号 项目名称 技术指标
    1 容量 25VA～5000VA
    2 电压等级 低压（660V以下）
    3 输入电压 允许额定电压±10%波动，超过范围订货时需另外说明，可定制
    4 输出电压 空载时偏差≤额定值1%
    5 绝缘强度 AC2000V/min   ＜20mA  无击穿飞弧
    6 绝缘电阻 DC1000V ≥100MΩ
    7 频率 50/60Hz
    8 绝缘等级 F或H级
    9 防护等级 IP00（加防护外壳可选IP20、 IP23 、IP33等）
    10 环境温度 －15～＋40℃
    11 相对湿度 ＜95%
    12 海拔 ≤1000M，超过时降容使用
    13 使用环境 无严重影响变压器绝缘的气体、蒸汽、化学沉积污垢、爆炸和腐蚀性介质，无严重震动或颠波


    漆包铜线；高导磁低损耗磁芯；绝缘等级F/H级；真空浸漆工艺；EI铁芯

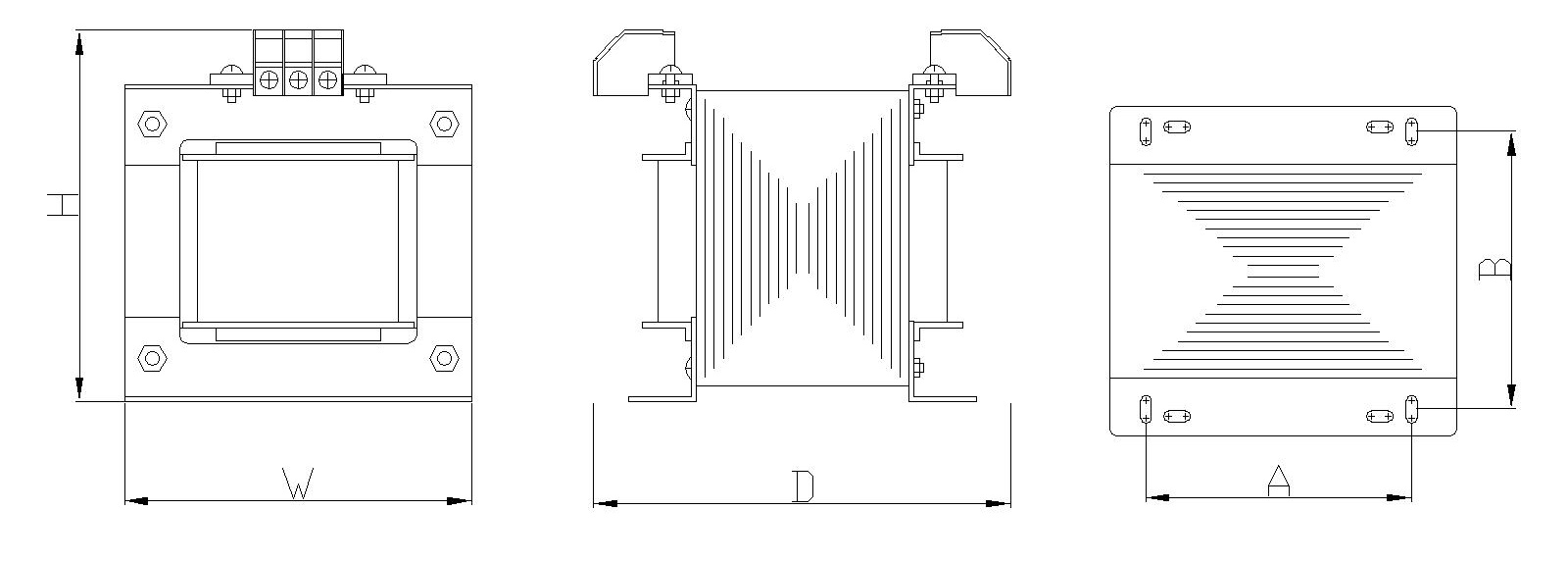

    序号 规格型号 参考外形尺寸
    W*D*H mm    		 参考安装尺寸
    A*B mm    		 安装孔径
    mm    		 重量
    Kg
    1 DG-25VA 78*78*90 56*53 9*5 1
    2 DG-50VA 78*90*90 56*65 9*5 1.5
    3 DG-100VA 84*95*100 64*68 9*5 2
    4 DG-150VA 96*100*110 84*70 9*5 2.8
    5 DG-200VA 96*110*110 84*85 9*5 3.6
    6 DG-250VA 105*125*130 75*80 9*5 4.1
    7 DG-300VA 114*115*140 90*80 12*7 5
    8 DG-400VA 114*120*140 90*87 12*7 5.5
    9 DG-500VA 132*120*150 100*90 12*7 6.5
    10 DG-600VA 132*120*150 100*90 12*7 7
    11 DG-700VA 132*140*150 100*110 12*7 8.5
    12 DG-800VA 132*140*150 100*110 12*7 9
    13 DG-1000VA 150*160*180 120*115 12*7 11.5
    14 DG-1500VA 150*180*180 120*135 12*7 15
    15 DG-2000VA 180*160*210 130*120 17*8 17.5
    16 DG-2500VA 180*190*210 130*140 17*8 21
    17 DG-3000VA 192*205*220 140*140 17*8 24
    18 DG-4000VA 192*210*220 140*160 17*8 29
    19 DG-5000VA 210*230*230 150*170 18*8 40
